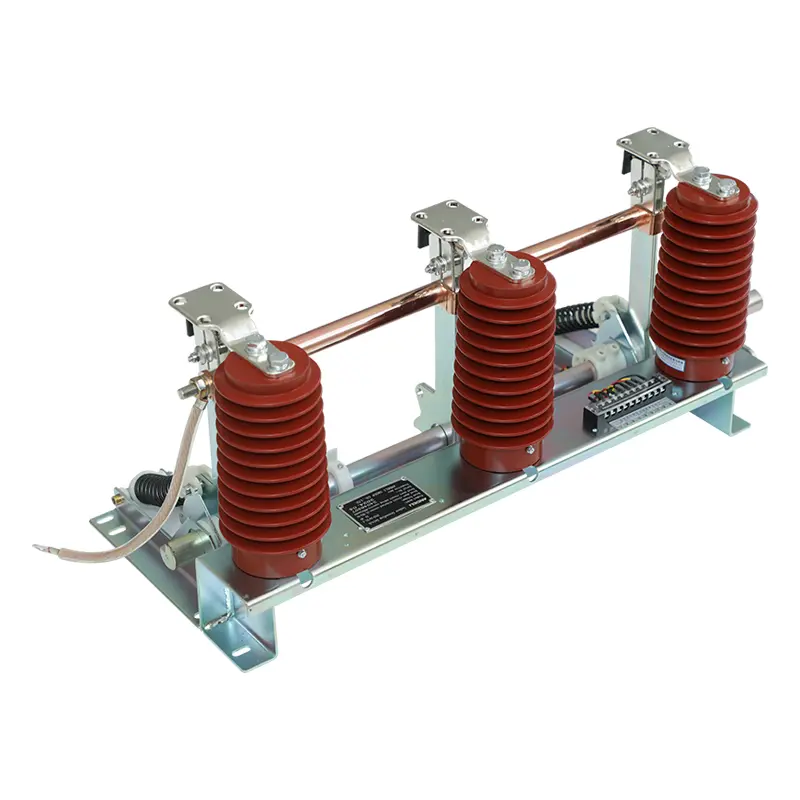

উচ্চ ভোল্টেজ গ্রাউন্ডিং সুইচ

সাঙ্গাও টেকসই উচ্চ ভোল্টেজ গ্রাউন্ডিং স্যুইচ ইনডোর 3-12 কেভি থ্রি-ফেজ এসি 50 (60) হার্জেড পাওয়ার সিস্টেমের জন্য উপযুক্ত এবং বিভিন্ন উচ্চ-ভোল্টেজ সুইচ ক্যাবিনেটের সাথে একত্রে ব্যবহৃত হয়। এটি উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণের গ্রাউন্ডিংয়ের জন্যও ব্যবহার করা যেতে পারে। এর মূল কাঠামোটি গ্রাউন্ডিং সুইচ, যা একটি বন্ধনী, একটি গ্রাউন্ডিং ছুরি সমাবেশ, একটি স্থির যোগাযোগ, একটি সেন্সর, একটি ঘোরানো শ্যাফ্ট, একটি ঘোরানো বাহু, একটি সংকোচনের বসন্ত, একটি পরিবাহী হাতা এবং একটি নমনীয় সংযোগ নিয়ে গঠিত।

যখন অপারেটিং প্রক্রিয়াটি গ্রাউন্ডিং স্যুইচটি বন্ধ করে দেয়, তখন অ্যাকশন টর্কটি মূল শ্যাফ্টকে প্রতিরোধের টর্ককে কাটিয়ে উঠতে পারে, ক্র্যাঙ্ক বাহুটিকে সমাপ্তির দিকে ঘোরানোর জন্য চালিত করে, যাতে গ্রাউন্ডিং ছুরিটির অপারেটিং রডটি সংকোচনের বসন্তের মৃত পয়েন্টের মধ্য দিয়ে যায়, এবং সংক্ষেপণ বসন্তের শক্তি প্রকাশ করে, যাতে গ্রাউন্ডিং সুইচটি ক্লোজিং অবস্থানে দ্রুত বন্ধ থাকে। গ্রাউন্ডিং ছুরি সমাবেশে গ্রাউন্ডিং ছুরিটি ডিস্ক বসন্তের মাধ্যমে স্থির যোগাযোগের ফ্ল্যাঞ্জ অংশ (ছুরি প্রান্ত) এর সাথে দৃ ly ়ভাবে এবং নির্ভরযোগ্যভাবে যোগাযোগে রয়েছে।

যখন টর্ক প্রয়োগ করা হয়, মূল শ্যাফ্টটি খোলার দিকটিতে ঘোরানোর জন্য বাহুটি চালানোর জন্য প্রধান টর্ক এবং বসন্ত শক্তিটিকে কাটিয়ে ওঠে এবং গ্রাউন্ডিং ছুরি সংকোচনের বসন্তটি পাস করে।

গ্রাউন্ডিং সুইচটির উদ্দেশ্য কী?

উচ্চ ভোল্টেজ গ্রাউন্ডিং স্যুইচটি ভূগর্ভস্থ বা ডেল্টা-সংযুক্ত সিস্টেমগুলির জন্য গ্রাউন্ডিং তার সরবরাহ করতে ব্যবহৃত হয়।

গ্রাউন্ডিং সুইচ ফেজ-টু-ফেজ লোডগুলির সংযোগের অনুমতি দেয়।

সাবস্টেশনটিতে গ্রাউন্ডিং স্যুইচটি সিস্টেমটিকে নিরপেক্ষ রাখতে একটি নিম্ন-প্রতিবন্ধী গ্রাউন্ডিং তৈরি করে।

স্যুইচ ক্যাবিনেটে গ্রাউন্ডিং স্যুইচটি নিশ্চিত করে যে ভারী গ্রাউন্ডিং ত্রুটির সময় ক্ষণস্থায়ী ওভারভোল্টেজের প্রশস্ততা সীমাবদ্ধ।

এটি সুরক্ষা প্রয়োজনীয়তা পূরণের জন্য বৈদ্যুতিক সরঞ্জাম স্থল করতে ব্যবহৃত হয়।

গ্রাউন্ডিং সুইচটির কাজ কী?

উচ্চ ভোল্টেজ গ্রাউন্ডিং স্যুইচটি সার্কিট ব্রেকারের সাথে সংযুক্ত থাকে এবং যখন সার্কিট ব্রেকারটি সাফ হয়ে যায় এবং টেনে আনা হয়, তখন সার্কিট ব্রেকার সংলগ্ন বাসবারটি স্বয়ংক্রিয়ভাবে গ্রাউন্ডিং স্যুইচ দিয়ে গ্রাউন্ড করা হয়। এই প্রক্রিয়াটি প্রযুক্তিবিদ, রক্ষণাবেক্ষণ কর্মী এবং ব্যবহারকারীদের দুর্ঘটনাজনিত ভোল্টেজ থেকে রক্ষা করে।

এটি স্থিতিশীল বিদ্যুৎ এবং বৈদ্যুতিন চৌম্বকীয় আনয়ন স্রোতগুলি প্রতিরোধ করতে ব্যবহৃত হয়। একই টাওয়ারে বা সংলগ্ন সমান্তরাল সংযোগে দুই বা ততোধিক ওভারহেড ট্রান্সমিশন লাইনে, যখন এক বা একাধিক লাইন ডি-এনার্জাইজড হয়, তখন ডি-এনার্জাইজড লাইনগুলি বৈদ্যুতিন চৌম্বকীয় আনয়ন এবং ইলেক্ট্রোস্ট্যাটিক ইন্ডাকশন এবং সংলগ্ন শক্তিযুক্ত লাইনের কারণে প্ররোচিত ভোল্টেজ এবং প্ররোচিত কারেন্ট তৈরি করবে। অতএব, গ্রাউন্ডিং সুইচগুলি এই জাতীয় লাইনের জন্য উপযুক্ত।

উচ্চ ভোল্টেজ গ্রাউন্ডিং সুইচ শর্ট সার্কিট কারেন্ট বন্ধ করতে ব্যবহৃত হয়। রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্টের সাথে গ্রাউন্ডিং স্যুইচটি কোনও ফলিত ভোল্টেজ (এর রেটেড ভোল্টেজ সহ) এবং যে কোনও বর্তমান (এর রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট সহ) বন্ধ করতে সক্ষম হওয়া উচিত। গ্রাউন্ডিং স্যুইচটির রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট রেটেড পিকের সমান বর্তমানের সমান।

সাবস্টেশনটিতে উচ্চ ভোল্টেজ গ্রাউন্ডিং স্যুইচ বড় বা ভারী পাওয়ার ট্রান্সফর্মারগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে কারণ এটি পাওয়ার গ্রিডকে একটি ধারাবাহিক ভোল্টেজ রেফারেন্স পয়েন্ট রাখতে সক্ষম করে। অন্যথায়, ভোল্টেজটি জায়গায় জায়গায় পরিবর্তিত হতে পারে। বিদ্যুৎ ব্যবহার করে ট্রান্সফর্মার এবং কর্মীদের সুরক্ষা নিশ্চিত করুন।
