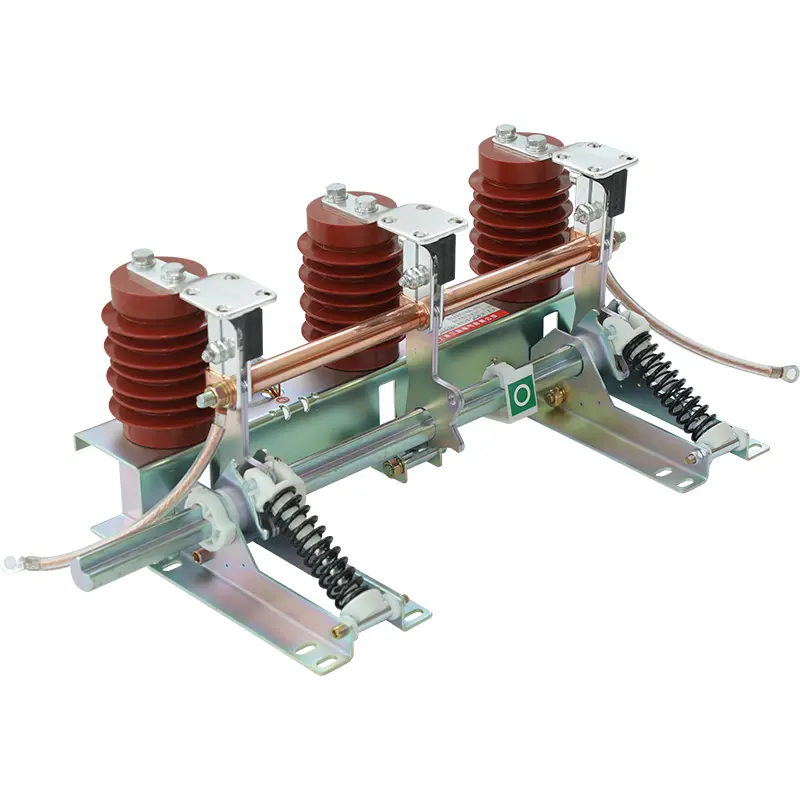

উচ্চ ভোল্টেজ আর্থিং সুইচ

চীনে তৈরি উচ্চ ভোল্টেজ আর্থিং সুইচ। সাঙ্গার স্যুইচ শর্ট সার্কিট কারেন্ট বন্ধ করতে ব্যবহৃত হয় এবং এটি একটি নির্দিষ্ট শর্ট সার্কিট বন্ধ করার ক্ষমতা পাশাপাশি গতিশীল তাপীয় স্থিতিশীলতা রয়েছে। যেহেতু এটি লোড কারেন্ট এবং শর্ট সার্কিট কারেন্ট ভাঙার দরকার নেই, তাই কোনও অর্ক নিভে যাওয়া ডিভাইস নেই। আর্থিং স্যুইচটির নীচের প্রান্তটি সাধারণত একটি বর্তমান ট্রান্সফর্মারের মাধ্যমে গ্রাউন্ডিং পয়েন্টের সাথে সংযুক্ত থাকে। বর্তমান ট্রান্সফর্মার রিলে সুরক্ষার জন্য সংকেত সরবরাহ করতে পারে।

আর্থিং স্যুইচগুলির অনেক কাঠামো রয়েছে। একক মেরু, ডাবল মেরু এবং তিনটি মেরু আর্থিং সুইচ সহ। একক মেরু আর্থিং সুইচগুলি কেবল নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং সিস্টেমে ব্যবহৃত হয়। ডাবল মেরু এবং তিনটি মেরু কাঠামো নিরপেক্ষ পয়েন্ট আনগ্রাউন্ড সিস্টেমে ব্যবহৃত হয় এবং একটি অপারেটিং প্রক্রিয়া ভাগ করে নেওয়া হয়।

বিদ্যুৎ সরবরাহ থেকে সংযোগ বিচ্ছিন্ন হওয়ার পরে সুইচগিয়ারে উচ্চ ভোল্টেজ আর্থিং স্যুইচটি অবশিষ্ট চার্জটি গ্রাউন্ড করতে ব্যবহৃত হয়। এমনকি যদি সার্কিট ব্রেকার এবং বিচ্ছিন্নতা কেটে বা সার্কিটটি খুলে যায় তবে অবশিষ্টাংশ চার্জটি এখনও সার্কিটে থাকবে। আর্থিং স্যুইচটি সাধারণত চার্জ প্রকাশ করতে ব্যবহৃত হয়।

উচ্চ ভোল্টেজ আর্থিং স্যুইচটিতে একটি দ্রুত অভিনয় সমাপনী ব্যবস্থা রয়েছে। অস্বাভাবিক স্রোত ঘটে যখন তারা প্রযুক্তিবিদ এবং কর্মীদের রক্ষা করতে পারে। এগুলি শর্ট সার্কিটগুলি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে; এগুলি মোটর চালিতও হতে পারে। উদাহরণস্বরূপ, উচ্চ ভোল্টেজ আর্থিং সুইচ এবং উচ্চ গতির আর্থিং সুইচ। সাবস্টেশনটিতে আর্থিং স্যুইচটি একটি শর্ট সার্কিট তৈরি করতে সক্ষম, যার ফলে অন্যান্য বৈদ্যুতিক সরঞ্জামগুলি ক্ষতি থেকে রক্ষা করে। এটি বিভিন্ন উচ্চ ভোল্টেজ সুইচগিয়ারের সাথে একত্রে ব্যবহৃত হয় এবং উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলি ওভারহুলিং করার সময় এটি একটি প্রতিরক্ষামূলক ডিভাইস হিসাবেও ব্যবহার করা যেতে পারে।

আর্থিং স্যুইচ, সার্কিট ব্রেকার এবং বিচ্ছিন্ন সুইচ সমস্তই রিং মেইন ইউনিটে (আরএমইউ) সংযুক্ত রয়েছে। যদি রক্ষণাবেক্ষণ বা অন্যান্য কারণে সার্কিটটি সংযোগ বিচ্ছিন্ন বা সংযোগ বিচ্ছিন্ন করা দরকার, তবে এই তিনটি ডিভাইসের সঠিক অপারেটিং সিকোয়েন্স (আর্থিং স্যুইচ, সার্কিট ব্রেকার এবং বিচ্ছিন্ন সুইচ) অবশ্যই অনুসরণ করা উচিত। যদি সঠিক পদক্ষেপগুলি অনুসরণ না করা হয় তবে কেবল সার্কিট এবং সরঞ্জামগুলি ক্ষতিগ্রস্থ হবে না, তবে আপনাকেও বিপদে ফেলে দেওয়া হবে। এই উপাদানগুলির একটি নিখুঁত ইনস্টলেশন জন্য, আপনি আপনার সরঞ্জামগুলির জন্য নির্ভরযোগ্য অন্তরক মিডিয়া সরবরাহ করতে জিআইএস সুইচগিয়ার প্রস্তুতকারক ইলেকস্পেয়ারের সাথে যোগাযোগ করতে পারেন।

আর্থিং সুইচ এবং সংযোগ বিচ্ছিন্নকারীগুলি প্রায়শই একটি ডিভাইসে একত্রিত হয়। এই ক্ষেত্রে, সংযোগকারীটি মূল পরিচিতিগুলির পাশাপাশি একটি আর্থিং স্যুইচ দিয়ে সজ্জিত, যা খোলার পরে সংযোগ বিচ্ছিন্নের এক প্রান্তে গ্রাউন্ড করতে ব্যবহৃত হয়। প্রধান পরিচিতি এবং আর্থিং স্যুইচগুলি সাধারণত যান্ত্রিকভাবে ইন্টারলক করা থাকে, যাতে সংযোগকারীটি বন্ধ হয়ে গেলে আর্থিং স্যুইচটি বন্ধ করা যায় না এবং যখন আর্থিং স্যুইচটি বন্ধ থাকে তখন প্রধান পরিচিতিগুলি বন্ধ করা যায় না।

আর্থিং সুইচগুলি খোলা এবং বন্ধ প্রকারগুলিতে বিভক্ত করা যেতে পারে। খোলা আর্থিং স্যুইচ এর পরিবাহী ব্যবস্থা সংযোগ বিচ্ছিন্নের মতো বাতাসে প্রকাশিত হয়; বদ্ধ আর্থিং স্যুইচটির পরিবাহী ব্যবস্থাটি লাইভ এসএফ 6 বা অন্তরক মিডিয়া (যেমন তেল) এ সংযুক্ত থাকে।

সাবস্টেশন আর্থিং স্যুইচটির ফোকাস জনসাধারণের তুলনায় অনেক কম এবং এটি কম ভোল্টেজ সিস্টেমের মতো সুরক্ষা ভিত্তিক নয়। এটি বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা, সুরক্ষা নির্ভরযোগ্যতা এবং একটি শর্ট সার্কিটের ক্ষেত্রে সরঞ্জামের উপর প্রভাবের উপর আরও বেশি মনোনিবেশ করে। যেহেতু বর্তমান পথটি মূলত গ্রাউন্ডিং দ্বারা অবরুদ্ধ করা হয়েছে, গ্রাউন্ড শর্ট সার্কিটের সর্বাধিক সাধারণ পর্বের প্রশস্ততা কেবল গ্রাউন্ডিং সিস্টেমের পছন্দ দ্বারা প্রভাবিত হয়।
