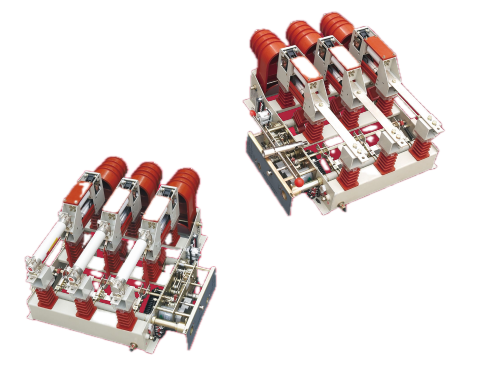

ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন যন্ত্রপাতি

ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন যন্ত্রপাতি একটি ফিউজ-ট্রিপ সমন্বয় ব্যবস্থার সাথে একটি ভ্যাকুয়াম ইন্টারপ্টারকে একীভূত করে। স্বাভাবিক লোড অবস্থার অধীনে, সুইচ স্বাধীনভাবে কাজ করে। যখন একটি ফল্ট কারেন্ট ফিউজ রেটিং ছাড়িয়ে যায়, তখন ফিউজ স্ট্রাইকার পিন যান্ত্রিকভাবে সুইচ ট্রিপ মেকানিজমকে ট্রিগার করে, প্রধান পরিচিতিগুলি খুলে দেয় এবং সার্কিট পরিষ্কার করে। সরাসরি-অভিনয় বিচ্ছিন্ন দূরত্ব এবং বাধা মুক্ত দূরত্ব একটি একক স্ট্রোকে অর্জন করা হয়। একটি গ্রাউন্ডিং শাটার, আর্থিং সুইচের সাথে ইন্টারলক করা, রক্ষণাবেক্ষণের জন্য একটি দৃশ্যমান আর্থ সংযোগ প্রদান করে। 12 kV এবং 630 A-তে 20 kA স্বল্প-সময় সহ্য কারেন্ট সহ, যন্ত্রপাতিটি শহুরে এবং গ্রামীণ উভয় নেটওয়ার্কে নির্ভরযোগ্য পরিষেবার জন্য তৈরি করা হয়েছে।

কাজের নীতি

ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে, যোগাযোগগুলি একটি উচ্চ-শূন্য পরিবেশে (সাধারণত 10⁻⁴ Pa এর নিচে) সিল করা হয়। যখন পরিচিতিগুলি লোডের নিচে আলাদা হয়, তখন বাষ্পীভূত যোগাযোগ উপাদান থেকে একটি ধাতব বাষ্প চাপ তৈরি হয়। যাইহোক, যেহেতু ভ্যাকুয়ামে আয়নকরণের জন্য কার্যত কোন গ্যাসের অণু থাকে না, তাই চাপটি নিজেকে টিকিয়ে রাখতে পারে না এবং এসি কারেন্টের প্রথম প্রাকৃতিক শূন্য-ক্রসিং এ নিভে যায়। ধাতব বাষ্প দ্রুত যোগাযোগের পৃষ্ঠে ঘনীভূত হয় এবং রক্ষা করে, মিলিসেকেন্ডের মধ্যে অস্তরক শক্তি পুনরুদ্ধার করে। এই আর্ক-নিভানোর পদ্ধতিতে কোনো বাহ্যিক মিডিয়ার (তেল বা SF₆) প্রয়োজন হয় না এবং এর ফলে যোগাযোগের ন্যূনতম ক্ষয় হয়।

পণ্যের সুবিধা

সম্মিলিত সুইচিং এবং সুরক্ষা

আমাদের ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন যন্ত্রপাতি রুটিন লোড সুইচিং সম্পাদন করে এবং ফিউজ সহ, শর্ট সার্কিট বাধা প্রদান করে। এটি প্রতিটি ফিডারে একটি পৃথক সার্কিট ব্রেকারের প্রয়োজনীয়তা দূর করে, মূলধন ব্যয় হ্রাস করে।

কমপ্যাক্ট পদচিহ্ন

ড্রাইভ মেকানিজম সুইচিং ইন্সট্যান্টের বাইরে ইন্টারপ্টারের উপর ভোল্টেজের চাপ কমায়, একটি ছোট ইন্টারপ্টার এবং সামগ্রিক যন্ত্রপাতি আকারের অনুমতি দেয়। এটি রিং প্রধান ইউনিট এবং কমপ্যাক্ট সাবস্টেশনগুলিতে উচ্চ ঘনত্বের লেআউটের অনুমতি দেয়।

একক-স্ট্রোক অপারেশন

বিচ্ছিন্ন দূরত্ব এবং বিঘ্নকারী খোলা দূরত্ব এক গতিতে অর্জন করা হয়, যা স্যুইচিং ক্রমকে সরল করে এবং অপারেটরের ত্রুটির সম্ভাবনা হ্রাস করে।

নিরাপত্তার জন্য দৃশ্যমান আর্থিং

আর্থিং সুইচের সাথে আন্তঃলক করা গ্রাউন্ডিং শাটারটি বিচ্ছিন্নতার একটি শারীরিক এবং চাক্ষুষ ইঙ্গিত প্রদান করে, অতিরিক্ত আর্থিং ডিভাইস ছাড়াই নিরাপদ রক্ষণাবেক্ষণ অ্যাক্সেস সক্ষম করে।

SF₆-মুক্ত প্রযুক্তি

ভ্যাকুয়াম বাধা গ্রীনহাউস গ্যাসের উদ্বেগ দূর করে এবং SF₆ সরঞ্জামের সাথে যুক্ত হ্যান্ডলিং, লিক টেস্টিং এবং রিফিলিং পদ্ধতিগুলি এড়িয়ে যায়।

ত্রুটি নির্ণয়

ঘন ঘন ফিউজ অপারেশন সাধারণত অন্তর্নিহিত সিস্টেম সমস্যা নির্দেশ করে। নিম্নলিখিত প্রাথমিক কারণ এবং সংশোধনমূলক ব্যবস্থা:

সিস্টেম শর্ট সার্কিট: যখন একটি শর্ট-সার্কিট ঘটে, তখন ফল্ট কারেন্ট ফিউজ উপাদানটিকে দ্রুত গলিয়ে দেয়। সঠিক রেটিং দিয়ে ফিউজ প্রতিস্থাপন করার আগে ত্রুটিটি অবশ্যই সনাক্ত করতে হবে এবং পরিষ্কার করতে হবে (যেমন, তারের মেরামত বা ত্রুটিপূর্ণ সরঞ্জাম প্রতিস্থাপন)।

টেকসই ওভারলোড: রেট করা বর্তমানের উপরে ক্রমাগত অপারেশন অত্যধিক তাপ উৎপন্ন করে, যার ফলে ফিউজ গলে যায়। লোড অবশ্যই যন্ত্রপাতি রেটিং এর মধ্যে কমাতে হবে, অথবা সিস্টেম সুরক্ষা অধ্যয়নের সাথে সমন্বয় করে ফিউজ রেটিং আপগ্রেড করতে হবে।

ভুল ফিউজ নির্বাচন: ফিউজ উপাদান রেটিং অ্যাপ্লিকেশনের জন্য খুব কম হলে, উপদ্রব অপারেশন ঘটবে. ট্রান্সফরমার বা ফিডার ক্ষমতার বিপরীতে ফিউজ রেটিং যাচাই করুন এবং প্রস্তুতকারকের সমন্বয় চার্ট অনুযায়ী সঠিক আকারের উপাদান দিয়ে প্রতিস্থাপন করুন।

প্রযুক্তিগত পরামিতি

অ্যাপ্লিকেশন পরিবেশ

শহুরে রিং নেটওয়ার্ক

ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন যন্ত্রপাতি রিং মেইন ইউনিটে (RMUs) একটি বিভাগীয় সুইচ হিসেবে কাজ করে। ড্রাইভ মেকানিজম ডিজাইনের মাধ্যমে অর্জিত কমপ্যাক্ট ডাইমেনশন, স্থান-সীমাবদ্ধ শহুরে সাবস্টেশনে উচ্চ-ঘনত্বের সুইচগিয়ার কনফিগারেশনের অনুমতি দেয়। ইন্টিগ্রেটেড আর্থিং সুইচ রক্ষণাবেক্ষণ পদ্ধতিকে সহজ করে, নির্ধারিত কাজের সময় বিভ্রাটের সময় হ্রাস করে।

শিল্প সুবিধা

একাধিক লোড কেন্দ্র সহ শিল্প কারখানার জন্য, ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন ইউনিট ট্রান্সফরমার আয়কারী এবং ফিডার পয়েন্টগুলিতে লোড সুইচিং সরবরাহ করে। সুইচ-ফিউজ সংমিশ্রণ বিকল্পটি সম্পূর্ণ ভ্যাকুয়াম সার্কিট ব্রেকারের খরচ ছাড়াই শর্ট-সার্কিট সুরক্ষা প্রদান করে, অ-গুরুত্বপূর্ণ ফিডারের জন্য উপযুক্ত যেখানে আপস্ট্রিমে ফল্ট সুরক্ষা প্রদান করা হয়।

গ্রামীণ বিতরণ নেটওয়ার্ক

গ্রামীণ বন্টন নির্দিষ্ট চ্যালেঞ্জ উপস্থাপন করে: দীর্ঘ ফিডারের দৈর্ঘ্য, পরিবর্তনশীল লোডিং এবং ভোল্টেজ ওঠানামা। দীর্ঘ 10kV ফিডারের শেষে, পিক লোডের সময় ভোল্টেজ ড্রপ উল্লেখযোগ্য হতে পারে, যার ফলে গ্রাহক প্রাঙ্গনে ভোল্টেজ কম হয়। যন্ত্র দুটি উপায়ে এটি সম্বোধন করে। প্রথমত, দীর্ঘ ফিডার বরাবর কৌশলগত পয়েন্টে ইনস্টলেশন নেটওয়ার্ক অপারেটরদের লাইনকে বিভাগীয়করণ করতে, ত্রুটিগুলি আলাদা করতে এবং আউটেজ জোন হ্রাস করতে দেয়। দ্বিতীয়ত, যন্ত্রটি ট্রান্সফরমার ট্যাপ এবং ক্যাপাসিটর ব্যাঙ্ক পরিবর্তন করতে পারে, যা অপারেটরদের আরও কার্যকরভাবে ভোল্টেজ প্রোফাইল পরিচালনা করতে দেয়। গ্রামীণ প্রেক্ষাপটে, যন্ত্রপাতি কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা বিশেষভাবে মূল্যবান - রক্ষণাবেক্ষণ কর্মীরা একটি সাইটে পৌঁছানোর জন্য যথেষ্ট দূরত্ব ভ্রমণ করতে পারে, তাই পরিদর্শনের মধ্যে সরঞ্জাম নির্ভরযোগ্যতা সরাসরি অপারেটিং খরচ হ্রাস করে।

FAQ

প্রশ্ন 1: ভ্যাকুয়াম ইন্টারপ্টার কীভাবে চাপকে নিভিয়ে দেয়?

যখন ভ্যাকুয়াম ইন্টারপ্টারের ভিতরের যোগাযোগগুলি লোডের নীচে আলাদা হয়, তখন যোগাযোগের পৃষ্ঠগুলির মধ্যে একটি ধাতব বাষ্পের চাপ তৈরি হয়। যেহেতু ইন্টারপ্টারটি আয়নকরণের জন্য উপলব্ধ কয়েকটি গ্যাসের অণু সহ একটি উচ্চ শূন্যতা বজায় রাখে, তাই চাপটি নিজেকে টিকিয়ে রাখতে পারে না এবং স্রোতের প্রথম প্রাকৃতিক শূন্য-ক্রসিং এ নিভে যায়। এই চাপ বিলুপ্তির পদ্ধতিটি দক্ষ, দ্রুত এবং এর জন্য কোন বাহ্যিক আর্ক-নিভানোর মিডিয়ার প্রয়োজন নেই।

প্রশ্ন 2: ঘন ঘন ফিউজ অপারেশনের কারণ কী এবং এটি কীভাবে সমাধান করা হয়?

ঘন ঘন ফিউজ অপারেশন সাধারণত সিস্টেমের ত্রুটি নির্দেশ করে। প্রাথমিক কারণগুলি হল: সিস্টেম শর্ট-সার্কিট (ফল্ট কারেন্ট ফিউজ উপাদানকে গলিয়ে দেয়; সঠিক রেটিং দিয়ে ফিউজ প্রতিস্থাপন করার আগে ত্রুটিটি অবশ্যই অবস্থিত এবং পরিষ্কার করতে হবে), টেকসই ওভারলোড (বর্ধিত সময়ের জন্য রেট করা কারেন্টের উপরে অপারেশন; লোড অবশ্যই হ্রাস করতে হবে), বা ভুল ফিউজ নির্বাচন (ফিউজ উপাদানের রেটিংটি খুব কম; সঠিক রেটিং প্রয়োগের জন্য অবশ্যই ফিউজের রেটিং খুব কম)।

প্রশ্ন 3: ভ্যাকুয়াম লোড ব্রেক সুইচ এবং ফিউজ কম্বিনেশন যন্ত্রপাতি সাধারণত কোথায় প্রয়োগ করা হয়?

যন্ত্রটি তিন-ফেজ এসি মিডিয়াম-ভোল্টেজ সিস্টেমের জন্য উপযুক্ত। সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে রিং মেইন ইউনিট (RMUs), কমপ্যাক্ট সাবস্টেশন, ডিস্ট্রিবিউশন লাইন সেকশনালাইজিং সুইচ এবং ফিউজের সাথে মিলিত হলে ট্রান্সফরমার সুরক্ষা।

প্রশ্ন 4: এই যন্ত্রটি কি ভ্যাকুয়াম সার্কিট ব্রেকার প্রতিস্থাপন করতে পারে?

না। যন্ত্রটি লোড স্যুইচিংয়ের জন্য ডিজাইন করা হয়েছে এবং, যখন ফিউজ দিয়ে সজ্জিত, শর্ট-সার্কিট সুরক্ষা প্রদান করে। একটি ভ্যাকুয়াম সার্কিট ব্রেকারকে সাধারণ লোড কারেন্ট এবং শর্ট-সার্কিট ফল্ট স্রোত উভয়ই সরাসরি বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে। অ্যাপ্লিকেশনগুলির জন্য যেখানে আপস্ট্রিম ফল্ট সুরক্ষা ইতিমধ্যেই সরবরাহ করা হয়েছে, এই যন্ত্রটি সম্পূর্ণ ভ্যাকুয়াম সার্কিট ব্রেকারের চেয়ে আরও বেশি ব্যয়-কার্যকর সমাধান সরবরাহ করে।

কেন সানগাও বেছে নিন?

1. উত্পাদন ক্ষমতা

সানগাও লিউশি, ঝেজিয়াং-এ একটি 10‑mu (6,667 m²) সাইট পরিচালনা করে, যেখানে 10,000 m² প্রোডাকশন ফ্লোর স্পেস, হাউজিং ডেডিকেটেড অ্যাসেম্বলি এবং মাঝারি-ভোল্টেজ সুইচগিয়ারের জন্য টেস্টিং লাইন রয়েছে।

2. প্রযুক্তিগত দল

কোম্পানিটি 120 জন কর্মী নিয়োগ করে, যার মধ্যে 20 জন মিড-থেকে-সিনিয়র লেভেলের প্রকৌশলী যান্ত্রিক নকশা, উচ্চ-ভোল্টেজ নিরোধক এবং গুণমানের নিশ্চয়তা রয়েছে। নিবন্ধিত মূলধন RMB 81.68 মিলিয়ন, মোট সম্পদ প্রায় RMB 200 মিলিয়ন।

3. প্রত্যয়িত মানের সিস্টেম

উৎপাদন ISO 9001:2008, ISO 14001, এবং ISO 45001 সার্টিফিকেশনের অধীনে পরিচালিত হয়। এর জন্য নথিভুক্ত সরবরাহকারী নিয়ন্ত্রণ, আগত পরিদর্শন, প্রক্রিয়াধীন চেক এবং চূড়ান্ত গ্রহণযোগ্যতা পরীক্ষা প্রয়োজন।

4. প্রসেস ট্রেসেবিলিটি

n ইআরপি সিস্টেম উপকরণ, উৎপাদন কার্যক্রম এবং পরীক্ষার রেকর্ড ট্র্যাক করে। প্রতিটি ইউনিট সম্পূর্ণ ট্রেসেবিলিটির জন্য সংরক্ষণাগারভুক্ত পরীক্ষার ডেটা দিয়ে সিরিয়ালাইজ করা হয়।

5. রুটিন পরীক্ষা

প্রতিটি যন্ত্রপাতি ডাইইলেকট্রিক প্রতিরোধ পরীক্ষা (প্রধান সার্কিট এবং আর্থ), ম্যানুয়াল এবং বৈদ্যুতিক নিয়ন্ত্রণের অধীনে যান্ত্রিক অপারেশন পরীক্ষা এবং যোগাযোগ প্রতিরোধের পরিমাপের মধ্য দিয়ে যায়। নমুনা ইউনিট 20 kA / 4 s বৈধতার জন্য স্বল্প সময়ের বর্তমান পরীক্ষার সাপেক্ষে।

6. প্রযুক্তিগত অংশীদারিত্ব

SanGao Xi'an Senyuan, Beijing Electrical Research Institute, এবং Xi'an High Voltage Research Institute এর সাথে টাইপ টেস্টিং এবং GB এবং IEC মান মেনে চলার জন্য সহযোগিতা করে।

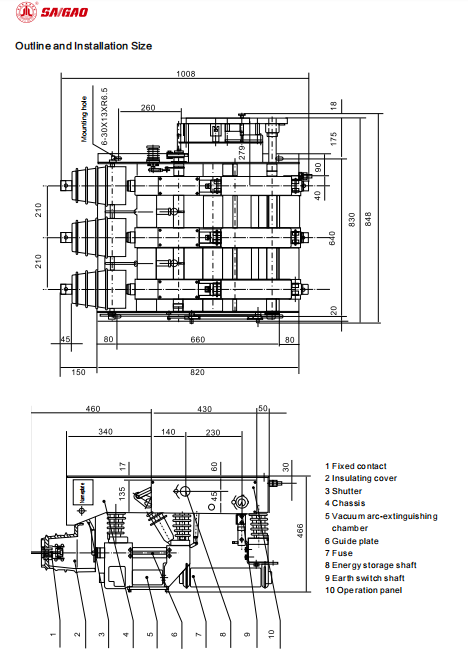

কম্পোনেন্ট ব্রেকডাউন

না.	কম্পোনেন্ট
1	স্থির যোগাযোগ
2	কভার অন্তরক
3	শাটার
4	চ্যাসিস
5	ভ্যাকুয়াম আর্ক-নির্বাপক চেম্বার
6	গাইড প্লেট
7	ফিউজ
8	শক্তি সঞ্চয় খাদ
9	আর্থ সুইচ খাদ
10	অপারেশন প্যানেল
