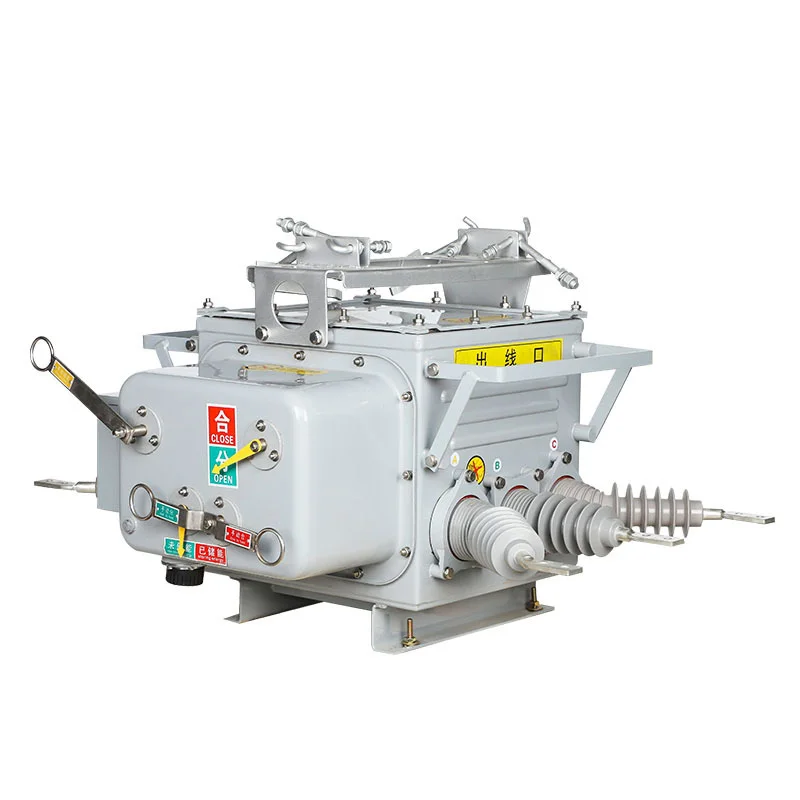

বহিরঙ্গন সীমানা ভ্যাকুয়াম সার্কিট ব্রেকার

SanGao টেকসই আউটডোর বাউন্ডারি ভ্যাকুয়াম সার্কিট ব্রেকার (এরপরে "সীমানা সার্কিট ব্রেকার" হিসাবে উল্লেখ করা হয়েছে) থ্রি-ফেজ AC 50Hz এবং 33kV এবং নীচের রেটেড ভোল্টেজ সহ আউটডোর হাই-ভোল্টেজ সুইচগিয়ারের জন্য উপযুক্ত। সার্কিট ব্রেকার বডি ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বার, কারেন্ট ট্রান্সফরমার, জিরো সিকোয়েন্স কারেন্ট ট্রান্সফরমার ইত্যাদি দিয়ে সজ্জিত। সার্কিট ব্রেকারে রিমোট ম্যানেজমেন্ট মোড, সুরক্ষা নিয়ন্ত্রণ ফাংশন এবং যোগাযোগ ফাংশন রয়েছে। এটি নিয়ন্ত্রণ এবং সুরক্ষার উদ্দেশ্যে সাবস্টেশন, শিল্প ও খনির উদ্যোগ এবং শহুরে এবং গ্রামীণ পাওয়ার গ্রিডগুলি নির্ভরযোগ্যভাবে বিচার এবং সনাক্ত করতে পারে। গ্রাউন্ড এবং সিটি লেভেল মিলিঅ্যাম্পিয়ার লেভেল জিরো সিকোয়েন্স কারেন্ট এবং ফেজ থেকে ফেজ ফল্ট শর্ট-সার্কিট কারেন্টের ঘনঘন অপারেশনের জন্য বিশেষভাবে উপযুক্ত, একক-ফেজ গ্রাউন্ডিং ফল্ট এবং ফেজ থেকে ফেজ শর্ট-সার্কিট ফল্ট স্বয়ংক্রিয়ভাবে নির্মূল করা।

বহিরঙ্গন সীমানা ভ্যাকুয়াম সার্কিট ব্রেকার ভ্যাকুয়াম মোডে আর্ককে বাধা দেয় এবং SF6 গ্যাস নিরোধক ব্যবহার করে। বাক্সটি উন্নত আমদানি করা গ্যাস সিল, বিস্ফোরণ-প্রমাণ এবং নিরোধক কাঠামো প্রযুক্তি গ্রহণ করে, চমৎকার সামগ্রিক সিলিং কার্যকারিতা সহ। আমদানি এবং রপ্তানি নালীগুলির সিলিং কার্যকারিতাও উন্নত করা হয়েছে এবং সামগ্রিক সিলিং কার্যকারিতা ভাল। ভিতরে ভরা SF6 গ্যাস অবশ্যই বাহ্যিক পরিবেশ দ্বারা লিক বা প্রভাবিত হবে না। স্প্রিং অপারেটিং মেকানিজমকে ছোট করা হয়েছে এবং এর কর্মক্ষমতা অপ্টিমাইজ করা হয়েছে। কম প্রতিরোধের এবং নিম্ন তাপমাত্রা বৃদ্ধি সহ প্রধান চেইন ট্রান্সমিশন এবং মাল্টি-স্টেজ ট্রিপ সিস্টেম গ্রহণ করা। এর নির্ভরযোগ্যতা এবং স্থায়িত্ব ঐতিহ্যগত বসন্ত প্রক্রিয়া থেকে উচ্চতর।

এই পণ্যটি ওভারহেড ডিস্ট্রিবিউশন লাইনের দায়িত্বের সীমানায় ইনস্টল করা হয়েছে। ব্যবহারকারীর ইনকামিং লাইনের সামনের প্রান্তটি স্বয়ংক্রিয়ভাবে ব্যবহারকারীর সিস্টেমের মধ্যে একক-ফেজ গ্রাউন্ডিং ফল্ট এবং ফেজ থেকে ফেজ শর্ট সার্কিট ত্রুটিগুলি দূর করবে, ব্যবহারকারীর বিশ্বে প্রধান ট্রান্সমিশন লাইনে ত্রুটিগুলি ছড়িয়ে পড়া এড়াবে, ত্রুটিহীন ব্যবহারকারীদের বৈদ্যুতিক নিরাপত্তা নিশ্চিত করবে এবং বৈদ্যুতিক নির্ভরযোগ্যতা উন্নত করবে। যদি ত্রুটি স্থায়ী হয় এবং সাবস্টেশন পুনরায় বন্ধ করা ব্যর্থ হয়, তবে মাঝারি ভোল্টেজ ব্যবহারকারীর সাইটে দুর্ঘটনার ফলে পুরো বিতরণ প্রধান লাইনটি কেটে যাবে। পাওয়ার গ্রিডে এই সাধারণ ট্রান্সমিশন দুর্ঘটনা সমাজের উল্লেখযোগ্য ক্ষতির কারণ হবে।

পরিবেশগত অবস্থা

(1) পরিবেশগত বায়ু তাপমাত্রা: -40 ℃~+40 ℃; দৈনিক তাপমাত্রা পরিবর্তন 25 ℃ অতিক্রম না; SF6 গ্যাসের বৈশিষ্ট্য অনুসারে, যখন পরিবেষ্টিত তাপমাত্রা -40 ℃ হয় এবং ট্যাঙ্কের ভিতরে চাপ 0.05Mpa হয়, তখনও SF6 একটি বায়বীয় অবস্থায় থাকে যাতে পণ্যের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করা যায়। যখন পরিবেষ্টিত তাপমাত্রা -40 ℃ এবং গেজ চাপ 0.05Mpa হয়, তখন SF6 এর তরলতা বিন্দু -55 ℃ হয়; যখন গেজ চাপ শূন্য হয়, তখন SF6 তরলতা বিন্দু -60 ℃ অতিক্রম করবে না।

(2) বাতাসের গতি 35m/s এর বেশি নয়;

(3) দাহ্যতা, বিস্ফোরণের ঝুঁকি, শক্তিশালী রাসায়নিক ক্ষয়কারীতা (যেমন বিভিন্ন অ্যাসিড, ক্ষার বা ধোঁয়া) এবং শক্তিশালী কম্পন ছাড়া জায়গা।

(4) উচ্চতা: ≤ 1000m;

(5) কভারেজ বেধ: 10 মিমি;

(6) বায়ু দূষণ স্তর: স্তর 4;

(7) ভূমিকম্পের তীব্রতা: ≤ 7 ডিগ্রি;

(8) পাওয়ার গ্রিডে নিরপেক্ষ পয়েন্ট গ্রাউন্ডিং পদ্ধতি: নিরপেক্ষ বিন্দু গ্রাউন্ড করা হয় না, এটি একটি আর্ক সাপ্রেশন কয়েলের মাধ্যমে গ্রাউন্ড করা হয় এবং শূন্য বিন্দু কম প্রতিরোধের মাধ্যমে গ্রাউন্ড করা হয়।
