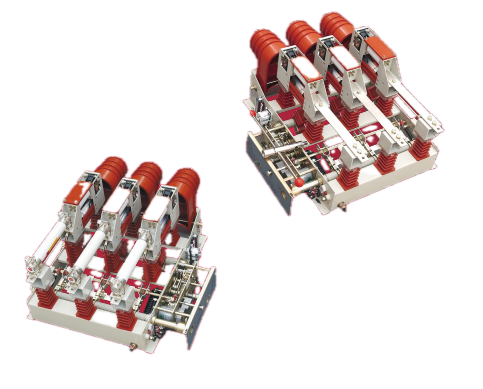

আর্থিং সুইচ সহ ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকার

সাঙ্গাওর আর্থিং সুইচ সহ ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকার তিন-ফেজ AC50Hz রিং নেটওয়ার্ক বা টার্মিনাল পাওয়ার সাপ্লাই এবং শিল্প বৈদ্যুতিক সরঞ্জামগুলির জন্য উপযুক্ত, এটি প্রধানত লোড নিয়ন্ত্রণ এবং শর্ট-সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়। লোড ব্রেক সুইচ লোড কারেন্ট, ক্লোজড-লুপ কারেন্ট, নো-লোড ট্রান্সফরমার এবং ক্যাবল চার্জিং কারেন্ট তৈরি করে এবং ভেঙে দেয়। সংমিশ্রণটি রেট করা শর্ট সার্কিট কারেন্ট পর্যন্ত যে কোনও কারেন্টকে ভাঙ্গতে পারে। সরাসরি-অভিনয় বিচ্ছিন্ন দূরত্ব এবং চাপ-নির্বাপক চেম্বার ম্যানুয়াল এবং বৈদ্যুতিক ফাংশনের সাথে সংযুক্ত। এর অনন্য ড্রাইভ মেকানিজম আর্ক-নির্বাপক চেম্বারকে শুধুমাত্র বন্ধ এবং তৈরির মুহূর্তে উচ্চ ভোল্টেজ সহ্য করতে সক্ষম করে, যা ছোট আয়তন এবং হালকা ওজন উপলব্ধি করে।

ভ্যাকুয়াম লোড ব্রেকার কি?

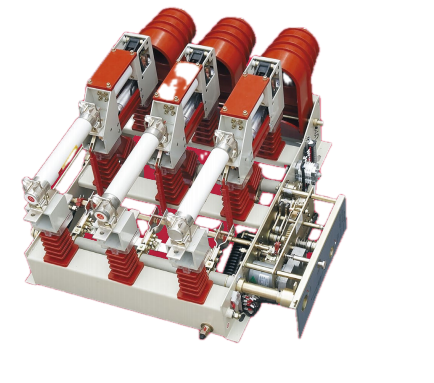

আর্থিং সুইচ সহ এই ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকারটি রিং নেটওয়ার্ক, টার্মিনাল পাওয়ার সাপ্লাই এবং শিল্প সরঞ্জাম অ্যাপ্লিকেশনের জন্য একটি তিন-ফেজ AC 50Hz ইনডোর সুইচিং ডিভাইস। ইউনিটটি আর্ক বিলুপ্তির জন্য একটি ভ্যাকুয়াম ইন্টারপ্টার এবং একটি স্প্রিং অপারেটিং মেকানিজম (ম্যানুয়াল বা বৈদ্যুতিক) নিযুক্ত করে। মেকানিক্যাল ইন্টারলক এবং গ্রাউন্ডিং শাটার সহ একটি ঐচ্ছিক আর্থিং সুইচ রক্ষণাবেক্ষণের জন্য দৃশ্যমান বিচ্ছিন্নতা প্রদান করে। ফিউজ লাগানো হলে, সমাবেশ স্ট্রাইকার-পিন অ্যাকচুয়েশনের মাধ্যমে শর্ট-সার্কিট স্রোতকে বাধা দেয়। রেটেড ভোল্টেজ 12 kV, রেট করা বর্তমান 630 A, স্বল্প সময়ের বর্তমান 20 kA সহ্য করা।

পণ্য ফাংশন

লোড বর্তমান সুইচিং

আর্থিং সুইচ সহ ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকার সাধারণ অপারেটিং অবস্থার অধীনে 630A পর্যন্ত লোড কারেন্ট তৈরি করে এবং বিরতি দেয়, সাধারণ ফিডার এবং ট্রান্সফরমার লোডগুলিকে কভার করে।

ক্লোজড-লুপ কারেন্ট সুইচিং

রিং নেটওয়ার্ক কনফিগারেশনে ক্লোজড-লুপ স্রোত সুইচ করে, ডাউনস্ট্রিম গ্রাহকদের সরবরাহে বাধা না দিয়ে ফিডারের মধ্যে লোড স্থানান্তর সক্ষম করে।

নো-লোড ট্রান্সফরমার কারেন্ট সুইচিং

আমাদের বহিরঙ্গন উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন ভ্যাকুয়াম ব্রেক লোড সুইচ 1600kVA ক্ষমতা পর্যন্ত ট্রান্সফরমারের নো-লোড কারেন্ট তৈরি করে এবং ভাঙ্গে, যা বিতরণ ট্রান্সফরমারের ম্যাগনেটাইজিং ইনরাশ এবং স্টেডি-স্টেট উত্তেজনার বর্তমান স্তরের সাথে সম্পর্কিত।

তারের চার্জিং বর্তমান সুইচিং

ভূগর্ভস্থ বা ওভারহেড কেবল বিভাগের জন্য তারের চার্জিং কারেন্ট তৈরি করে এবং ভাঙ্গে, তারের ফিডারগুলির শক্তি এবং ডি-এনার্জাইজেশনের অনুমতি দেয়।

শর্ট সার্কিট সুরক্ষা (ফিউজ সহ)

যখন বর্তমান-সীমাবদ্ধ ফিউজগুলির সাথে কনফিগার করা হয়, তখন ফিউজের স্ট্রাইকার-পিন প্রক্রিয়াটি সুইচ ট্রিপ বারকে সক্রিয় করে, ত্রুটি সনাক্তকরণের পর তিনটি পর্যায় খুলে দেয়। সমাবেশ রেট করা শর্ট-সার্কিট মান পর্যন্ত যেকোন কারেন্টকে বাধা দিতে পারে, একটি গৌণ সুরক্ষা স্তর প্রদান করে যেখানে আপস্ট্রিম ব্রেকার বা রিলে প্রাথমিক ত্রুটি পরিষ্কার করার ডিভাইস।

রক্ষণাবেক্ষণ বিচ্ছিন্নতা

ইন্টিগ্রেটেড আর্থিং সুইচ, বন্ধ করা হলে, লোড সাইডে একটি দৃশ্যমান আর্থ সংযোগ প্রদান করে। গ্রাউন্ডিং শাটার শারীরিকভাবে লাইভ অংশগুলিতে অ্যাক্সেসকে ব্লক করে, রক্ষণাবেক্ষণ কর্মীদের বিচ্ছিন্নতা যাচাই করতে এবং ডাউনস্ট্রিম সরঞ্জামগুলিতে নিরাপদে কাজ করার অনুমতি দেয়।

লোড ব্রেক সুইচ বনাম ভ্যাকুয়াম সার্কিট ব্রেকার

প্রযুক্তিগত পরামিতি

স্ট্রাকচারাল ডিজাইন

প্রত্যক্ষ-অভিনয় বিচ্ছিন্ন দূরত্ব এবং চাপ-নির্বাপক চেম্বারের সংযোগ
বিচ্ছিন্ন ব্যবধান এবং ভ্যাকুয়াম ইন্টারপ্টার যান্ত্রিকভাবে একক গতিতে কাজ করার জন্য সংযুক্ত। এটি নিশ্চিত করে যে দৃশ্যমান বিরতি সর্বদা একটি সম্পূর্ণ খোলা বাধার সাথে থাকে।

ড্রাইভ মেকানিজম

বাধাদানকারী শুধুমাত্র বন্ধ এবং খোলার তাত্ক্ষণিক শক্তিতে সক্রিয় হয়, ভ্যাকুয়াম চেম্বারের বৈদ্যুতিক চাপ কমায়। এটি একটি আরও কমপ্যাক্ট বাধার আকারের অনুমতি দেয় এবং যোগাযোগের জীবনকে প্রসারিত করে।

গ্রাউন্ডিং শাটার

একটি ধাতব শাটার স্থির এবং চলমান যোগাযোগ টিউবের মধ্যে অবস্থান করে এবং আর্থিং সুইচের সাথে আন্তঃলক করা হয়। যখন আর্থিং সুইচ বন্ধ থাকে, শাটারটি রক্ষণাবেক্ষণের জন্য একটি দৃশ্যমান এবং যাচাইযোগ্য আর্থ সংযোগ প্রদান করে লাইভ অংশগুলিকে শারীরিকভাবে বিচ্ছিন্ন করে।

যান্ত্রিক ইন্টারলক

মূল পরিচিতিগুলি খোলা না থাকলে আর্থিং সুইচ বন্ধ করা রোধ করে, এবং আর্থিং সুইচ বন্ধ থাকা অবস্থায় প্রধান পরিচিতিগুলি খুলতে বাধা দেয়।

আবেদন ক্ষেত্র

আর্থিং সুইচ সহ ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকারের দুর্দান্ত সামঞ্জস্য রয়েছে:

1. বিভাগীয়করণ এবং লোড স্যুইচিংয়ের জন্য আরবান রিং-মেইন ইউনিট (RMUs)।

2. শিল্প বিতরণে ট্রান্সফরমার ইনকামার প্যানেল এবং ফিডার ক্যাবিনেট।

3. রেডিয়াল নেটওয়ার্কে টার্মিনাল সাপ্লাই পয়েন্ট।

4. গ্রামীণ ডিস্ট্রিবিউশন নেটওয়ার্ক - ইউনিটটি দীর্ঘ ফিডারকে বিভাগীয়করণ করতে, আউটেজ জোন হ্রাস করতে এবং ক্যাপাসিটর ব্যাঙ্ক স্যুইচিংয়ের মাধ্যমে ভোল্টেজ নিয়ন্ত্রণের অনুমতি দিতে ব্যবহার করা যেতে পারে।

5. ধাতব-ঘেরা সুইচগিয়ারে ইনডোর ইনস্টলেশন; ভ্যাকুয়াম প্রযুক্তি SF6 গ্যাসের ব্যবহার এবং সংশ্লিষ্ট পরিবেশগত উদ্বেগ দূর করে।

কোম্পানির প্রোফাইল এবং উৎপাদন ক্ষমতা

সুবিধা: লিউশি, ঝেজিয়াং-এ 10‑mu (6,667 m²) সাইট, 10,000 m² প্রোডাকশন ফ্লোর স্পেস সহ।

কর্মশক্তি: 120 জন কর্মচারী, যার মধ্যে 20 জন মধ্য থেকে সিনিয়র প্রযুক্তিগত পেশাদার। নিবন্ধিত মূলধন RMB 81.68 মিলিয়ন, মোট সম্পদ প্রায় RMB 200 মিলিয়ন।

সার্টিফিকেশন: ISO 9001:2008 (গুণমান), ISO 14001 (পরিবেশ), ISO 45001 (পেশাগত স্বাস্থ্য এবং নিরাপত্তা)।

প্রক্রিয়া নিয়ন্ত্রণ: উপাদান সংগ্রহ, উত্পাদন, এবং ট্রেসেবিলিটির জন্য ERP সিস্টেম। রুটিন টেস্টিং এর মধ্যে রয়েছে ডাইলেকট্রিক প্রতিরোধ, যান্ত্রিক অপারেশন এবং প্রতিটি ইউনিটে যোগাযোগ প্রতিরোধের চেক।

প্রযুক্তিগত অংশীদারিত্ব: টাইপ টেস্টিং এবং স্ট্যান্ডার্ড সম্মতির জন্য জিয়ান সেনুয়ান, বেইজিং ইলেকট্রিক্যাল রিসার্চ ইনস্টিটিউট এবং জিয়ান হাই ভোল্টেজ রিসার্চ ইনস্টিটিউটের সাথে সহযোগিতা।

FAQ

প্রশ্ন 1: আর্থিং সুইচ সহ এই ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকার কি ভ্যাকুয়াম সার্কিট ব্রেকারকে প্রতিস্থাপন করতে পারে?
না। এটি শুধুমাত্র লোড স্যুইচিংয়ের জন্য ডিজাইন করা হয়েছে। শর্ট-সার্কিট সুরক্ষার জন্য, এটি অবশ্যই ফিউজের সাথে যুক্ত হতে হবে বা আপস্ট্রিম সার্কিট ব্রেকারগুলির উপর নির্ভর করতে হবে।

প্রশ্ন 2: ভ্যাকুয়াম ইন্টারপ্টারের জন্য কী রক্ষণাবেক্ষণের প্রয়োজন?
ভ্যাকুয়াম ইন্টারপ্টারটি সিল করা এবং রক্ষণাবেক্ষণ-মুক্ত। রুটিন চেক যান্ত্রিক অপারেশন, তৈলাক্তকরণ, এবং ইন্টারলক যাচাই জড়িত।

প্রশ্ন 3: আর্থিং সুইচ কি স্ট্যান্ডার্ড নাকি ঐচ্ছিক?
আর্থিং সুইচটি ঐচ্ছিক (নির্ধারিত ডি)। নির্দিষ্ট করা হলে, নিরাপদ রক্ষণাবেক্ষণের জন্য এটি যান্ত্রিকভাবে প্রধান পরিচিতির সাথে সংযুক্ত থাকে।

প্রশ্ন 4: সাধারণ সীসা সময় এবং কাস্টমাইজেশন সম্ভাবনা কি?
স্প্রিং মেকানিজম এবং আর্থিং সুইচ সহ স্ট্যান্ডার্ড ইউনিটগুলি 4-6 সপ্তাহের মধ্যে পাঠানো হয়। কাস্টমাইজেশন (সহায়ক পরিচিতি, মাউন্টিং, প্রক্রিয়া পরিবর্তন) অনুরোধের ভিত্তিতে উপলব্ধ।

প্রযুক্তিগত পরামিতি

আপনি নীচে আমাদের হ্যান্ডকার্ট টাইপ ভ্যাকুয়াম লোড ব্রেক সুইচ সংযোগ বিচ্ছিন্ন সুইচ সমন্বয়ের জন্য প্যারামিটার ডেটার দুটি সংস্করণ পরীক্ষা করতে পারেন:

সাঙ্গাওর আর্থিং সুইচ সহ ইনডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম লোড ব্রেকার তিন-ফেজ AC50Hz রিং নেটওয়ার্ক বা টার্মিনাল পাওয়ার সাপ্লাই  এবং শিল্প বৈদ্যুতিক সরঞ্জামগুলির জন্য উপযুক্ত, এটি প্রধানত লোড নিয়ন্ত্রণ এবং শর্ট-সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়। লোড ব্রেক সুইচ লোড কারেন্ট, ক্লোজড-লুপ কারেন্ট, নো-লোড ট্রান্সফরমার এবং ক্যাবল চার্জিং কারেন্ট তৈরি করে এবং ভাঙে। সংমিশ্রণটি রেট করা শর্ট সার্কিট কারেন্ট পর্যন্ত যে কোনও কারেন্টকে ভাঙ্গতে পারে। সরাসরি-অভিনয় বিচ্ছিন্ন দূরত্ব এবং চাপ-নির্বাপক চেম্বার ম্যানুয়াল এবং বৈদ্যুতিক ফাংশনের সাথে সংযুক্ত। এর অনন্য ড্রাইভ মেকানিজম আর্ক-নির্বাপক চেম্বারকে শুধুমাত্র বন্ধ এবং তৈরির মুহূর্তে উচ্চ ভোল্টেজ সহ্য করতে সক্ষম করে, যা ছোট আয়তন এবং হালকা ওজন উপলব্ধি করে।

রূপরেখা এবং ইনস্টলেশন আকার এবং উপাদান ব্রেকডাউন

না.	কম্পোনেন্ট
1	স্থির যোগাযোগ
2	কভার অন্তরক
3	শাটার
4	চ্যাসিস
5	ভ্যাকুয়াম আর্ক-নির্বাপক চেম্বার
6	গাইড প্লেট
7	ফিউজ
8	শক্তি সঞ্চয় খাদ
9	আর্থ সুইচ খাদ
10	অপারেশন প্যানেল
